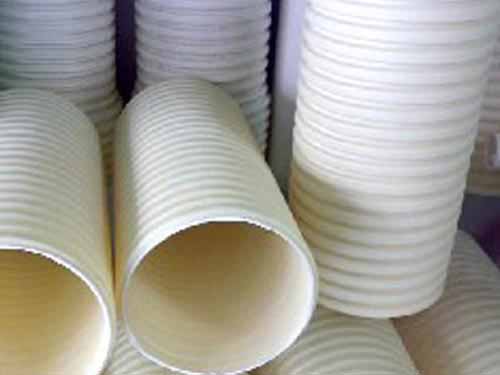

聚氯乙烯（PVC）打孔波纹管主要用途：
聚氯乙烯（PVC）打孔波纹管主要用于通信、电力、交通、机械行业的电信、电力电缆护套用管。还适用于建筑行业的给排水、通风用管以及农业排灌等。
产品特点：
聚氯乙烯（PVC）打孔波纹管，是引进够周先进的制管技术，采用以聚氯乙烯为主要原料，经过热熔挤出成型的新型结构壁管材。内壁光滑，外壁为同心环状中空棱纹。由于采用内外壁中空独特的结构，使该产品强度高、环钢度高、质量轻。聚氯乙烯（PVC）打孔波纹管除拥有普通塑料管材的优点外，还具有许多突出的特点，与板式管材相比，不仅具有普通塑料管的耐腐蚀、耐酸碱、防潮、摩擦系数小、绝缘性好，使用寿命长等特点，而且具有强度高抗压耐冲击，采用承插借口，连接方便、接头密封好、无渗漏、阻燃、重量轻、施工快捷、土质良好的情况下无须基础，有良好的抗不均匀沉降的性能等技术特点。
与普通PVC塑料管材相比，相同单位长度的波纹管材质量轻、能耗低、价格便宜；在同等负荷前提下，由于打孔波纹管鼻内卫壁中空，外壁为同心环状中空棱纹，比同种材质、同等规格的实芯管材可极大地节约施工成本；打孔波纹管的波纹形状能加强管道对土壤的负荷抵抗力，又不增加它的曲绕性，可以连续敷设在凸凹不平的地面上栓接口连接方便且密封性好，搬运容易，现场施工极为方便，能减轻施工劳动强度，加快施工速度，产品价格明显低于其它同类产品。
因此，聚氯乙烯（PVC）打孔波纹管有着同种材质、同种规格的实芯管材无法比拟的优越性。另外，露天使用寿命长达20年，地下使用超过50年，能在零下25摄氏度-零下60摄氏度环境下使用。
聚氯乙烯（PVC）打孔波纹管规格：
|
编号 |
规格 |
长度 |
备注 |
|
HPTX001 |
Φ90 |
6140±30 |
|
|
HPTX002 |
Φ110 |
6140±30 |
|
聚氯乙烯（PVC）打孔波纹管与其它器材优、缺点比较：
|
管材名称 |
优、缺点 |
|
铸锌管 |
造价高、刚性接头、施工繁、易腐蚀、结瘤、影响通水、自重较重。 |
|
镀锌管 |
造价高、刚性接头、施工繁、易腐蚀、结瘤、影响通水、自重尚可。 |
|
自应力钢筋混凝土输出水管 |
造价较底、施工较繁、柔性接头、影响通水、自重大。 |
|
PVC硬管 |
造价低、刚性接头、易连接、易暴管、影响正常通水、自重轻。 |
|
PVC打孔波纹管 |
造价低、施工更为简便、内壁光滑、易穿缆、连接快捷、柔性接头更合理、不暴管、通水正常、寿命长、自重最轻。 |
聚氯乙烯（PVC）打孔波纹管技术指标：
型号：聚氯乙烯（PVC）打孔波纹管
规格：Φ110/100mm、Φ110/90mm
产品质量均符合：通信行业标准（YD/T841-1996主）《地下通信塑料管》的相关技术要
主要技术指标颜色:
1、颜色均匀一致。
2、外观：管壁光滑无气泡、裂口和明显的杂质，管内壁光滑平整，切口内侧光滑平整，无毛刺。
3、尺寸及偏差：管材长度，平均外径、最小内径、承口尺寸和深度均符合标准的尺寸和偏差。
4、物理力学性能：
落锤冲击（0℃）、每试样冲击一次，10次冲击9次以上合格。
环钢度（KN/m2）≥6.3或抗压性能750载荷1min时Df≤25%；卸荷1min时Df≤10%。
扁平试验：无破裂。
连接密封试验：无泄漏。
阻燃性能（自熄时间）≤20S
电气性能Ac2000V50Hz15min内不击穿；Dc500V绝缘电阻≥mΩ。
纵向回缩率：（-20℃）≤0.15 （150℃）≤4.0
最小弯曲半径：不低于5m
5、≥0.75-0.80（mm）
6、内壁厚度：0.80-10.00（mm）
7、单位重量：不低于≥750g/m
引用标准：
我厂的地下通信管道用塑料管按照中华人民共和国通信行业标准《地下通信管道用塑料管》YD/T841-1996组织生产和销售。
技术要求：
1、颜色
管材的色泽应均匀一致，其颜色一般选用黄色。
2、外观
管壁不允许有气泡、裂口、分解变色线、波纹管的波形应均匀一致，不应出现短缺波纹；内壁光滑，允许由于波纹在成型时引起的内壁轻微起伏；内外壁应紧密熔结不应出现脱开现象。
3、管材长度
管材长度一般为600mm，偏差为±30mm。
4、管材弯曲度
|
标准直径 |
外径允许偏差 |
最小内径 |
管长 |
承插深度 |
|
110/100 |
+0.4 -0.7 |
97 |
6000±30 |
≥80 |
|
100/90 |
+0.3 -0.6 |
88 |
|
|
5、管材规格尺寸
|
项目 |
技术指标 |
试验方法 |
|
落锤冲击（0℃） |
9/10不破裂 |
见试验方法4 |
|
环钢度（KN/m2） |
≥6.3 |
见试验方法5 |
|
扁平试验 |
无破裂 |
见试验方法6 |
|
连接密封试验 |
无泄漏 |
见试验方法7 |
6、物理学性能
|
项目 |
技术指标 |
试验方法 |
|
落锤冲击（0℃） |
9/10不破裂 |
见试验方法4 |
|
环钢度（KN/m2） |
≥6.3 |
见试验方法5 |
|
扁平试验 |
无破裂 |
见试验方法6 |
|
连接密封试验 |
无泄漏 |
见试验方法7 |
试验方法
1、外观及颜色
用肉眼观察，内壁可用光源照射。
2、尺寸测量
2.1长度
用精度为1mm的钢卷尺测量
2.2平均外径
用精度为0.02mm的游标卡尺测量，取三个试样，测量每个试样同一断面相互垂直的两个径，以两个径的算术平均值的管材的平均外径。
2.3最小内径
用精度为0.02mm的游标卡尺测量，取三个试样，测量每个试样同一断面相互垂直的两个径，以两个径的算术平均值的管材的平均内径。
2.4承口深度
用精度为0.02mm的游标卡尺测量，取三个试样，取每个试样的最小深度值，取三个测量结果中的最小深度测量结果。
3、弯曲度
按GB8805规定测定
4、落锤冲击试验
按GB/14152规定试验，使用冲头半径为50mm，在0摄氏度下冲击，每个试样冲击一次，十次冲击九次以上合格为合格，冲击条件：
|
标准外径min |
落锤质量Kg |
冲击高度mm |
|
110/100 |
1.0 |
1000 |
|
100/90 |
1.0 |
1000 |
5、环钢度
按照YD/T841-1996中6.5.2条款规定测量。
6、扁平试验
按照YD/T841-1996中6.5.3条款规定测量。
7、连接密封试验
按照YD/T841-1996中6.5.4条款规定测量。
检测规定:
产品需经本公司质量检验部门检验合格并附有质量合格证方可出厂。
标志、贮存
1、标志
产品出厂时，每根附有合格证，应标明；
1.1 商标、产品名称、代号、产品标准。
1.2 生产日期、批号。
1.3 检验员章或检验员编号
2、贮存
2.1 管材存放场地应平整，堆放应整齐，堆放高度不得超过1.5m，距热源不可少于1.5m，不可露天暴晒。
